LCD-displays

Liquid crystal display (LCD)-modules combineren een displaypaneel met aansturingselektronica, een achtergrondverlichting en gangbare interfaces om een betrouwbare human-machine interface (HMI) te versnellen. Van handheld-gereedschap tot benchtop-instrumenten bieden ze scherpe status, menu's en afbeeldingen met bescheiden stroomverbruik.

LCD-displaymodules omvatten karakter-LCD's (16×2, 20×4), monochrome grafische LCD's en thin-film transistor (TFT)-kleurmodules, inclusief In-Plane Switching (IPS)-versies voor brede kijkhoeken. Opties omvatten resistieve of projected capacitive (PCAP)-aanraking, in zonlicht leesbare luminantieclassificaties, en diagonalen van sub-inch wearables tot grotere paneelmontage-eenheden.

Online Components is sinds 1999 een geautoriseerde distributeur, met betrouwbare voorraad, door leveranciers geverifieerde onderdelen en snelle verzending vanuit de VS die productiekopers en prototypingteams vertrouwen geeft. U krijgt eenvoudige inkoop voor projecten die niet kunnen wachten bij ons.

Hoe kiest u de juiste LCD-displaymodules

Begin met het matchen van leesbaarheid en formaat: diagonaal, resolutie, pixeldichtheid en kijkhoek moeten passen bij de behuizing en gebruikersafstand. Heldere omgevingen vereisen hogere nit-classificaties, effectieve oppervlaktebehandelingen en IPS wanneer kijken vanuit een hoek een aandachtspunt is.

Uw elektronicastack komt op de tweede plaats. Selecteer een interface die uw microcontroller-eenheid (MCU), microprocessor (MPU) of Graphics Processing Unit (GPU) al ondersteunt, en bevestig logicaniveaus, timing en pinout om herwerk te verminderen.

Omgevingsfactoren maken de selectie compleet. Temperatuurbereik, trillingstolerantie, indringingsbehoeften en eventueel vereiste classificaties (bijvoorbeeld automotive of medisch) moeten aansluiten bij de toepassing. Een snelle werkbanktest binnen de beoogde rand helpt de pasvorm te bevestigen.

Belangrijke specificaties omvatten interfacetype: Serial Peripheral Interface (SPI), Inter-Integrated Circuit (I²C), parallel (8080/6800), Mobile Industry Processor Interface Display Serial Interface (MIPI DSI), of Low-Voltage Differential Signaling (LVDS). U wilt ook resolutie, helderheid (nits), contrast, bedrijfstemperatuur, voedingsspanning en connectorstijl controleren.

Populaire toepassingen voor LCD-displaymodules

Typische kopers omvatten inkoopteams bij Original Equipment Manufacturers (OEM's) en contractfabrikanten, embedded-ingenieurs en reparatietechnici die instrumenten, apparaten en besturingssystemen ondersteunen.

Industriële bedieningspanelen en HMI's gebruiken LCD's voor status, alarmen en configuratie op fabrieksvloeren. Medische en laboratoriuminstrumenten zijn afhankelijk van stabiele afbeeldingen voor metingen, prompts en kalibratiestappen. Consumentenapparaten en slimme apparaten integreren compacte TFT-modules voor pictogrammen, kleursignalen en aanraakinvoer.

Internet of Things (IoT)-knooppunten, wearables en draagbaar gereedschap geven de voorkeur aan laagvermogenmodules met strakke interfaces en verblindingsbeheersing. Transport- en automotivesystemen gebruiken robuuste displays voor infotainment, clustertoevoegingen en bestuurdersfeedback waar brede hoeken en zonlichtprestaties belangrijk zijn.

Waarom LCD-displaymodules kopen bij Online Components?

Online Components heeft voorraad in de VS met snelle verzending (inclusief dezelfde dag op veel lijnen) zodat de productie op schema blijft. Als geautoriseerde distributeur komen onderdelen binnen via geauthenticeerde toeleveringsketens met traceerbare documentatie. De zoekfunctie van onze site versnelt uw selectie, terwijl onze responsieve klantenservice teams helpt zonder wrijving van shortlist naar winkelwagen te gaan.

LCD-displaymodules: wat u moet weten

Wat is het verschil tussen karakter-, grafische en TFT-modules?

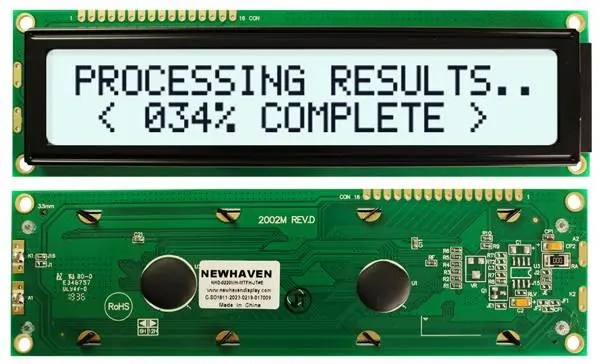

Karakter-LCD's tonen vaste tekenrasters (zoals 16×2) voor eenvoudige tekst. Grafische monochrome modules voegen pixel-adresseerbare indelingen toe voor pictogrammen en kleine grafieken. TFT-LCD's bieden volledige-kleurenpixels, hogere resoluties en soepele gebruikersinterfaces (UI's), vaak met optionele aanraking.

 Wanneer moet ik IPS kiezen boven TN in een TFT-LCD?

IPS behoudt kleur en contrast over brede hoeken, ideaal voor gedeeld of gekanteld bekijken. Twisted Nematic (TN) kan snel schakelen en kosten verlagen, maar kijkkegels zijn smaller en kleurverschuivingen zijn merkbaarder.

Hoe match ik een LCD met mijn controller?

Controleer eerst de native interface: SPI of I²C voor compacte UI's; parallel, MIPI DSI of LVDS voor hogere bandbreedte. Bevestig logicaspanningen, timing, initialisatiecommando's en beschikbare drivers in uw Software Development Kit (SDK) om het opstartproces te verkorten.

Wat verbetert leesbaarheid in zonlicht?

Hogere luminantie, effectieve polarisatoren, antireflecterende oppervlakken en IPS-kijkgedrag helpen allemaal. Mechanisch ontwerp is ook belangrijk: verzink het venster, beheer reflecties en beperk uitwassing door verdwaald licht binnen de rand.
