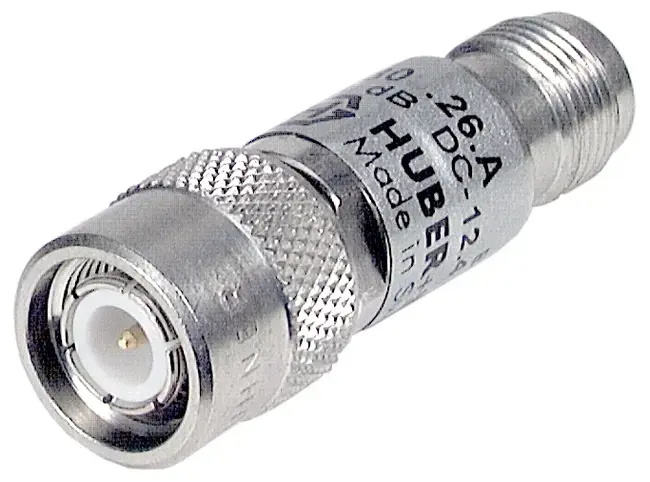

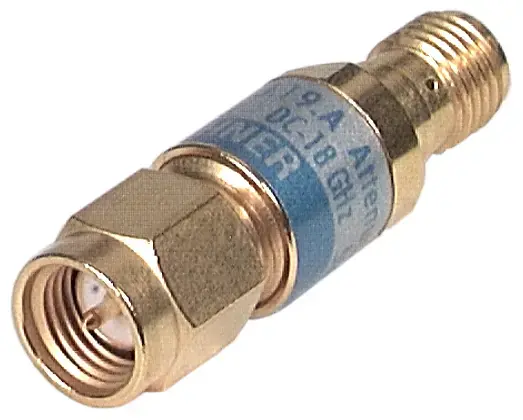

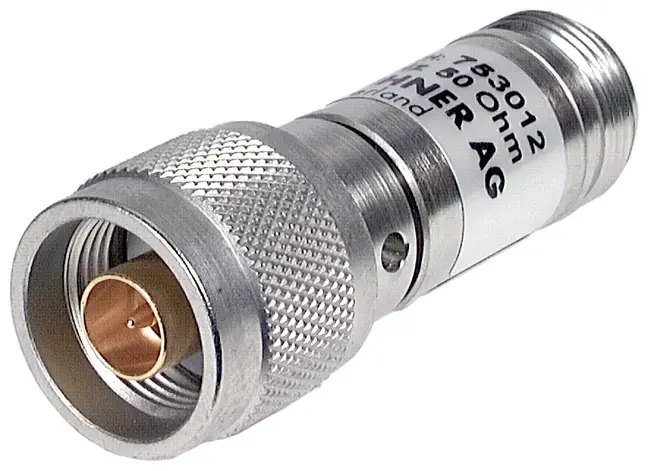

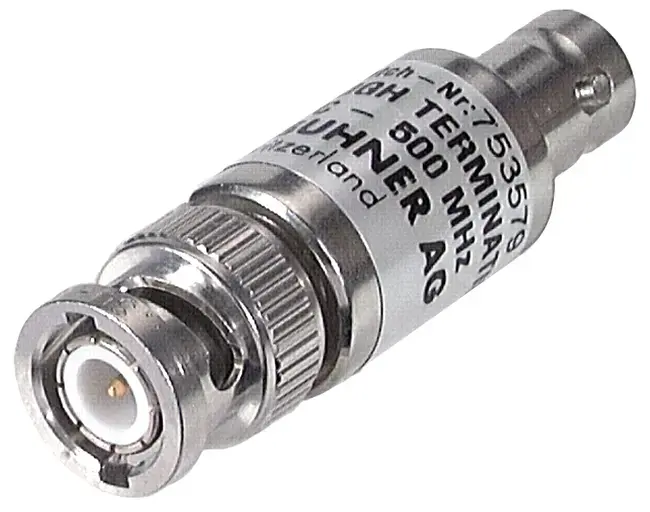

Dämpfungsglieder

Dämpfungsglieder reduzieren die Signalleistung auf ein kontrolliertes Niveau, ohne die Integrität der Signalform zu verzerren, und sind daher unverzichtbar in Test-, Prototypen- und Fertigungslinien für Hochfrequenz (RF) und Mikrowellen. Ingenieure und Einkäufer setzen Dämpfungsglieder ein, um empfindliche Stufen zu schützen, Pegel zwischen Teilsystemen anzugleichen und die Wiederholbarkeit von Messungen zu verbessern.

Online Components unterstützt diese Arbeit mit zuverlässigem Lagerbestand, Versand aus den USA und einem schnellen Checkout, der Projekte in Bewegung hält. Diese Kategorie umfasst gängige Dämpfungswerte, Frequenzbereiche, Leistungsverträglichkeit, Impedanz (50 Ω und 75 Ω) sowie Bauformen für den Laboreinsatz oder die Integration und deckt damit die zentralen Anforderungen von RF- und Mikrowellenlaboren ab.

Die Auswahl hängt oft davon ab, wie sich ein Dämpfungsglied über die Bandbreite verhält. Das Sortiment umfasst Bauteile für Inline-Pfade und Platinendesigns, mit Modellen, die ein niedriges Stehwellenverhältnis (VSWR) und enge Toleranzen priorisieren. Zu den wichtigsten Spezifikationen zählen der Dämpfungswert in Dezibel (dB), der Frequenzbereich in Megahertz (MHz) oder Gigahertz (GHz), die Eingangsleistungsangabe (kontinuierlich und Spitzenwert), die Rückflussdämpfung sowie Steckverbinder- oder Abschlussart. Ob Sie einen Testaufbau justieren oder ein Empfänger-Frontend schützen – die Reihe liefert vorhersehbare, wiederholbare Leistung.

So wählen Sie die richtigen Dämpfungsglieder

Beginnen Sie mit der Frequenz: Wählen Sie ein Dämpfungsglied, dessen nutzbare Bandbreite Ihre höchste Betriebsfrequenz deutlich übersteigt, um einen flachen Frequenzgang und ein stabiles VSWR zu erhalten. Passen Sie danach die Leistungsverträglichkeit an den ungünstigsten Signalpegel an. Fügen Sie Reserve für Spitzenwerte hinzu und berücksichtigen Sie das Tastverhältnis bei gepulsten Signalen. Legen Sie dann die Dämpfung in dB entsprechend dem gewünschten Abfall fest und prüfen Sie die Toleranz, damit Ihr Zielausgang über Temperatur und Frequenz hinweg innerhalb der Spezifikation bleibt.

Gängige Anwendungen für Dämpfungsglieder

RF- und Mikrowellenteams kaufen in dieser Kategorie ein, um Pegel zu steuern, Geräte zu schützen und Designs zu validieren. Typische Einsätze umfassen das Kalibrieren von Testpfaden zwischen Signalgeneratoren, Verstärkernund Spektrumanalysatoren, das Abgleichen von Mehrwegesystemen sowie den Schutz rauscharmer Stufen bei der Inbetriebnahme. Branchen, die auf Dämpfungsglieder angewiesen sind, umfassen drahtlose Kommunikation, Luft- und Raumfahrt- sowie Verteidigungstests, Automotive-Konnektivität und Radarentwicklung, Halbleiterqualifizierung sowie Universitäts- oder Forschungslabore, in denen wiederholbare Messungen zählen.

Warum Dämpfungsglieder bei Online Components kaufen?

Bauteile schnell zu erhalten ist entscheidend. Online Components bietet Lagerbestand in den USA, schnelle Versandoptionen und Lieferantenauthentifizierung für rückverfolgbare Bauteile. Die Suche ist schnell, die Spezifikationen sind klar, und der Checkout unterstützt sowohl Einzelstücke für die Werkbank als auch größere Stückzahlen. Ein reaktionsschneller Kundenservice hilft, die Produktion im Zeitplan zu halten, und das Angebot erfüllt dringende Anforderungen ohne Reibungsverluste.

Dämpfungsglieder: Das müssen Sie wissen

Wofür steht die Dämpfung in dB?

Dezibel (dB) drücken ein Leistungs- oder Spannungsverhältnis auf einer logarithmischen Skala aus. Ein 10-dB-Dämpfungsglied reduziert die Leistung um den Faktor 10 (und die Spannung um etwa das 3,16-fache), wodurch sich kaskadierte Stufen leicht addieren und vergleichen lassen.

Wie wirken sich Impedanzwerte auf die Leistung aus?

Die meisten RF-Ketten verwenden 50 Ω; Kabelfernsehen und einige Videosysteme nutzen 75 Ω. Passen Sie die Systemimpedanz an, um Reflexionen zu minimieren, die Rückflussdämpfung zu schützen und Messungen wiederholbar zu halten.

Warum ist das VSWR bei einem Dämpfungsglied wichtig?

Das Stehwellenverhältnis (VSWR) zeigt an, wie gut das Dämpfungsglied an die Leitung angepasst ist. Ein niedrigeres VSWR reduziert Reflexionen und erhält so die Ebenheit und Messgenauigkeit über den angegebenen Frequenzbereich.

Was ist der Unterschied zwischen kontinuierlicher Leistung und Spitzenleistung?

Die kontinuierliche Leistung ist die Leistung, die das Dämpfungsglied innerhalb seiner thermischen Grenzen dauerhaft abführen kann. Die Spitzenleistung deckt kurze Überspannungen ab, etwa bei gepulsten Signalen. Prüfen Sie beide Werte, um Überhitzung oder Schäden im Betrieb zu vermeiden.

Wie wähle ich einen Dämpfungswert aus?

Arbeiten Sie vom gewünschten Pegel an der Last rückwärts. Ziehen Sie den benötigten Abfall in dB ab und wählen Sie dann den nächstliegenden Standardwert, wobei Sie die Toleranz über Frequenz und Temperatur prüfen, um die Reserven intakt zu halten.
