LCD Ekranlar

Sıvı kristal ekran (LCD) modülleri, güvenilir bir İnsan-Makine Arayüzü (HMI) oluşturma sürecini hızlandırmak için bir ekran panelini sürücü elektroniği, arka aydınlatma ve ortak arayüzlerle birleştirir. Elde taşınabilir cihazlardan tezgah üstü aletlere kadar, makul bir güç tüketimiyle net durum bilgisi, menüler ve grafikler sunarlar.

LCD ekran modülleri; karakter LCD'leri (16×2, 20×4), monokrom grafik LCD'leri ve geniş görüş açıları için In-Plane Switching (IPS) versiyonları dahil olmak üzere ince film transistör (TFT) renkli modülleri kapsar. Seçenekler arasında rezistif veya projeksiyon kapasitif (PCAP) dokunmatik, güneş ışığında okunabilir parlaklık değerleri ve bir inçin altındaki giyilebilir cihazlardan daha büyük panele monte ünitelere kadar çeşitli çaplar bulunur.

Online Components, 1999'dan bu yana yetkili bir distribütördür; güvenilir stok, tedarikçi tarafından doğrulanmış parçalar ve üretim alıcılarına ve prototipleme ekiplerine güven veren hızlı ABD merkezli sevkiyat sunar. Bizimle, bekleyemeyecek projeler için basit bir tedarik elde edersiniz.

Doğru LCD Ekran Modülleri Nasıl Seçilir

Okunabilirlik ve boyutu eşleştirerek başlayın: çap, çözünürlük, piksel yoğunluğu ve görüş açısı, muhafazaya ve kullanıcı mesafesine uygun olmalıdır. Parlak ortamlar daha yüksek nit değerleri, etkili yüzey işlemleri ve eksen dışı görüntülemenin sorun olduğu durumlarda IPS gerektirir.

Elektronik yığınınız ikinci sırada gelir. Zaten desteklenen bir arayüz seçin: mikrodenetleyici birimi (MCU), mikroişlemci (MPU) veya Grafik İşleme Birimi (GPU), ve yeniden işi azaltmak için mantık seviyelerini, zamanlamayı ve pin düzenini doğrulayın.

Çevresel faktörler seçimi tamamlar. Sıcaklık aralığı, titreşim toleransı, giriş koruma gereksinimleri ve gerekli herhangi bir sertifikasyon (örneğin otomotiv veya tıbbi) uygulamaya uygun olmalıdır. Hedeflenen çerçeve içinde hızlı bir tezgah testi, uyumu doğrulamaya yardımcı olur.

Temel spesifikasyonlar arayüz türünü kapsar: Seri Çevre Birimi Arayüzü (SPI), Entegre Devreler Arası (I²C), paralel (8080/6800), Mobile Industry Processor Interface Display Serial Interface (MIPI DSI) veya Düşük Voltajlı Diferansiyel Sinyalleme (LVDS). Ayrıca çözünürlük, parlaklık (nit), kontrast, çalışma sıcaklığı, besleme voltajı ve konektör tipini kontrol etmeniz gerekir.

LCD Ekran Modülleri için Popüler Uygulamalar

Tipik alıcılar arasında Orijinal Ekipman Üreticileri (OEM'ler) ve fason üreticilerdeki satın alma ekipleri, gömülü sistem mühendisleri ve aletlere, cihazlara ve kontrol sistemlerine destek veren tamir teknisyenleri bulunur.

Endüstriyel kontrol panelleri ve HMI'lar, fabrika sahalarında durum, alarm ve yapılandırma için LCD'leri kullanır. Tıbbi ve laboratuvar cihazları, ölçümler, yönlendirmeler ve kalibrasyon adımları için kararlı grafiklere bağımlıdır. Tüketici cihazları ve akıllı ev aletleri, simgeler, renk ipuçları ve dokunmatik giriş için kompakt TFT modülleri entegre eder.

Nesnelerin İnterneti (IoT) düğümleri, giyilebilir cihazlar ve taşınabilir aletler, sıkı arayüzlere ve parlama kontrolüne sahip düşük güçlü modülleri tercih eder. Ulaşım ve otomotiv sistemleri, geniş açıların ve güneş ışığı performansının önemli olduğu bilgi-eğlence sistemleri, gösterge paneli ek bileşenleri ve sürücü geri bildirimi için sağlamlaştırılmış ekranlar kullanır.

LCD Ekran Modüllerini Neden Online Components'ten Almalısınız?

Online Components, üretimin zamanında ilerlemesi için ABD merkezli stoku hızlı sevkiyatla (birçok ürün hattında aynı gün dahil) bir araya getirir. Yetkili bir distribütör olarak, parçalar izlenebilir belgelerle doğrulanmış tedarik zincirleri aracılığıyla ulaşır. Sitemizin arama özelliği seçiminizi hızlandırırken, duyarlı müşteri hizmetlerimiz ekiplerin ön seçim listesinden sepete sorunsuzca geçmesine yardımcı olur.

LCD Ekran Modülleri: Bilmeniz Gerekenler

Karakter, grafik ve TFT modülleri arasındaki fark nedir?

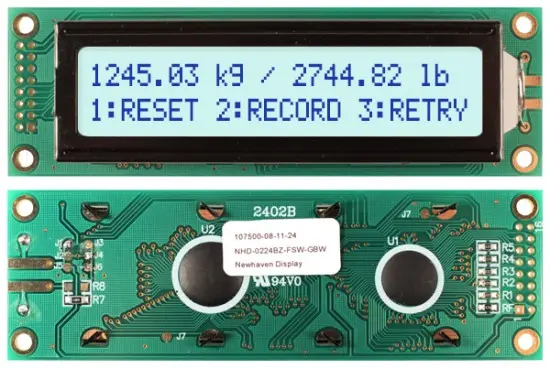

Karakter LCD'ler, basit metin için sabit glif ızgaraları (16×2 gibi) gösterir. Grafik monokrom modüller, simgeler ve küçük grafikler için piksel adresli düzenler ekler. TFT LCD'ler tam renkli pikseller, daha yüksek çözünürlükler ve genellikle isteğe bağlı dokunmatik özellikli akıcı kullanıcı arayüzleri (UI'lar) sunar.

 Bir TFT LCD'de TN yerine ne zaman IPS seçmeliyim?

IPS, geniş açılarda renk ve kontrastı korur; bu da paylaşımlı veya eksen dışı görüntüleme için idealdir. Twisted Nematic (TN) hızlı geçiş yapabilir ve maliyeti düşürebilir, ancak görüş konileri daha dardır ve renk kaymaları daha belirgindir.

Bir LCD'yi denetleyicimle nasıl eşleştiririm?

Önce yerel arayüzü kontrol edin: kompakt UI'lar için SPI veya I²C; daha yüksek bant genişliği için paralel, MIPI DSI veya LVDS. Devreye alma sürecini kısaltmak için Yazılım Geliştirme Kiti'nizdeki (SDK) mantık voltajlarını, zamanlamayı, başlatma komutlarını ve mevcut sürücüleri doğrulayın.

Güneş ışığında okunabilirliği ne iyileştirir?

Daha yüksek parlaklık, etkili polarizörler, yansıma önleyici yüzeyler ve IPS görüntüleme davranışının tümü yardımcı olur. Mekanik tasarım da önemlidir: pencereyi içeri gömün, yansımaları yönetin ve çerçeve içindeki başıboş ışıktan kaynaklanan solmayı sınırlayın.
