Display LCD

I moduli a cristalli liquidi (LCD) abbinano un pannello display all'elettronica di pilotaggio, a una retroilluminazione e a interfacce comuni per velocizzare la realizzazione di un'interfaccia uomo-macchina (HMI) affidabile. Dagli strumenti portatili agli strumenti da banco, offrono stati, menu e grafica nitidi con un consumo energetico contenuto.

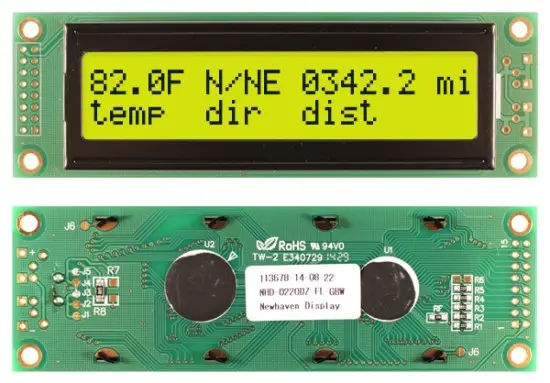

I moduli display LCD comprendono LCD a caratteri (16×2, 20×4), LCD grafici monocromatici e moduli a colori a transistor a film sottile (TFT), incluse le versioni In-Plane Switching (IPS) per ampi angoli di visione. Le opzioni includono touch resistivo o capacitivo proiettato (PCAP), valori di luminanza leggibili alla luce del sole e diagonali che vanno da dispositivi indossabili inferiori al pollice a unità più grandi da incasso a pannello.

Online Components è un distributore autorizzato dal 1999, con scorte affidabili, componenti verificati dai fornitori e spedizioni rapide dagli Stati Uniti, che offrono sicurezza sia agli acquirenti di produzione sia ai team di prototipazione. Con noi ottenete un approvvigionamento semplice per i progetti che non possono aspettare.

Come scegliere i moduli display LCD più adatti

Iniziate abbinando leggibilità e dimensioni: diagonale, risoluzione, densità dei pixel e angolo di visione devono adattarsi all'involucro e alla distanza dell'utente. Gli ambienti luminosi richiedono valori di nit più elevati, trattamenti superficiali efficaci e la tecnologia IPS quando la visione fuori asse è un problema.

Al secondo posto viene il vostro stack elettronico. Selezionate un'interfaccia già supportata dalla vostra unità microcontrollore (MCU), dal microprocessore (MPU) o dall'unità di elaborazione grafica (GPU), e confermate i livelli logici, la temporizzazione e il pinout per ridurre il rework.

I fattori ambientali completano la selezione. L'intervallo di temperatura, la tolleranza alle vibrazioni, i requisiti di protezione dall'ingresso e le eventuali certificazioni richieste (ad esempio automotive o medicale) devono essere in linea con l'applicazione. Un rapido test su banco all'interno della cornice prevista aiuta a confermare l'adattamento.

Le specifiche chiave includono il tipo di interfaccia: interfaccia periferica seriale (SPI), bus I²C (Inter-Integrated Circuit), parallela (8080/6800), Mobile Industry Processor Interface Display Serial Interface (MIPI DSI) o Low-Voltage Differential Signaling (LVDS). Sarà inoltre opportuno verificare risoluzione, luminosità (nit), contrasto, temperatura di esercizio, tensione di alimentazione e tipo di connettore.

Applicazioni comuni dei moduli display LCD

Gli acquirenti tipici includono i team di acquisto dei produttori di apparecchiature originali (OEM) e dei produttori a contratto, gli ingegneri embedded e i tecnici di riparazione che supportano strumenti, elettrodomestici e sistemi di controllo.

I pannelli di controllo industriali e le HMI utilizzano gli LCD per stato, allarmi e configurazione nei reparti produttivi. Gli strumenti medicali e da laboratorio dipendono da una grafica stabile per misurazioni, messaggi guida e fasi di calibrazione. I dispositivi di consumo e gli elettrodomestici intelligenti integrano moduli TFT compatti per icone, indicazioni cromatiche e input touch.

I nodi Internet of Things (IoT), i dispositivi indossabili e gli strumenti portatili prediligono moduli a basso consumo con interfacce compatte e controllo dei riflessi. I sistemi di trasporto e automotive utilizzano display robusti per infotainment, strumentazioni ausiliarie del cruscotto e feedback al conducente, dove ampi angoli di visione e prestazioni alla luce solare sono fondamentali.

Perché acquistare i moduli display LCD da Online Components?

Online Components dispone di un inventario con sede negli Stati Uniti e spedizioni rapide (incluso lo stesso giorno per molte linee di prodotto), così la produzione resta nei tempi previsti. In qualità di distributore autorizzato, i componenti arrivano attraverso catene di fornitura autenticate con documentazione tracciabile. La ricerca del nostro sito velocizza la selezione, mentre il nostro servizio clienti reattivo aiuta i team a passare dalla shortlist al carrello senza attriti.

Moduli display LCD: cosa c'è da sapere

Qual è la differenza tra moduli a caratteri, grafici e TFT?

Gli LCD a caratteri mostrano griglie di glifi fissi (come 16×2) per testo semplice. I moduli grafici monocromatici aggiungono layout indirizzabili per pixel per icone e piccoli grafici. Gli LCD TFT offrono pixel a colori pieni, risoluzioni più elevate e interfacce utente (UI) fluide, spesso con touch opzionale.

 Quando conviene scegliere l'IPS rispetto al TN in un LCD TFT?

L'IPS mantiene colore e contrasto su ampi angoli, ideale per la visione condivisa o fuori asse. Il Twisted Nematic (TN) può commutare rapidamente e ridurre i costi, ma i coni di visione sono più stretti e gli spostamenti di colore sono più evidenti.

Come abbino un LCD al mio controller?

Verificate innanzitutto l'interfaccia nativa: SPI o I²C per UI compatte; parallela, MIPI DSI o LVDS per una maggiore larghezza di banda. Confermate le tensioni logiche, la temporizzazione, i comandi di inizializzazione e i driver disponibili nel vostro Software Development Kit (SDK) per abbreviare il processo di avvio.

Cosa migliora la leggibilità alla luce del sole?

Una maggiore luminanza, polarizzatori efficaci, superfici antiriflesso e il comportamento visivo dell'IPS aiutano tutti. Anche il design meccanico è importante: incassate la finestra, gestite i riflessi e limitate lo sbiadimento causato dalla luce parassita all'interno della cornice.
