Optischer Schalter

Optische Schalter für die Elektronik sind kleine optoelektronische Bauteile, die mithilfe eines Lichtstrahls die Anwesenheit oder Position eines Ziels berührungslos erfassen. Sie liefern saubere, reproduzierbare Ein/Aus-Signale in automatisierten Anlagen und eingebetteten Steuerplatinen und vermeiden dabei den Verschleiß und das Prellen mechanischer Schalter. Online Components führt autorisierte Produkte auf Lager und versendet schnell aus US-Lagern.

Diese Seite listet optische Schalter in transmissiver Durchlichtausführung sowie in reflektiver und geschlitzter Unterbrecherbauform auf. Die Bauteile sind mit unterschiedlichen Erfassungsabständen, Montagemaßen und Anschlüssen erhältlich, die sich direkt in Leiterplatten (PCBs) und Baugruppen integrieren lassen. Grundlegende Spezifikationen wie Betriebsspannung und Ausgangskonfiguration bestimmen, wie jeder Sensor an Ihre Steuerelektronik angeschlossen wird.

So wählen Sie den richtigen optischen Schalter für die Elektronik

Beginnen Sie mit der Erfassungsart. Transmissive oder Durchlicht-Fotounterbrecher platzieren Sender und Empfänger auf gegenüberliegenden Seiten eines Schlitzes, sodass eine bewegliche Fahne oder Codierscheibe den Strahl unterbricht. Dies eignet sich gut für die Endlagen- und Geschwindigkeitserfassung. Reflektive optische Schalter platzieren Sender und Empfänger auf derselben Seite und messen reflektiertes Licht, was sich für die Näherungserkennung an einer Oberfläche eignet. Sobald Sie wissen, welche Bauform zu Ihrer Mechanik passt, suchen Sie nach Bauteilen, die zu Ihrem Layout passen.

Prüfen Sie anschließend die elektrischen und leistungsbezogenen Anforderungen. Stellen Sie sicher, dass Betriebsspannung, Ausgangstyp und eventuelle externe Widerstände zu Ihrer Steuerschaltung passen und dass Ansprechzeit und Schaltfrequenz zu der von Ihnen gemessenen Bewegung passen. Viele optische Schalter verwenden Negativ-Positiv-Negativ-(NPN)-Open-Collector- oder Fototransistorausgänge, die sich problemlos mit gängigen digitalen Eingängen verbinden lassen.

Typische Anwendungen für optische Schalter in der Elektronik

Optische Schalter werden häufig von Entwicklungs-, Fertigungs- und Wartungsteams spezifiziert, die eine kompakte Positionserfassung benötigen. In der industriellen Automatisierung übernehmen sie die Endlagenerkennung, Referenzpositionsbestimmung und Staudetektion in Förderanlagen, Pick-and-Place-Geräten und kleinen Aktoren. Bürogeräte und Konsumgüter nutzen optische Unterbrecher zur Überwachung von Papierwegen, Fächern und Abdeckungen, wodurch Fehleinzüge reduziert und die Anwendersicherheit verbessert werden. Diese Sensoren finden sich zudem in Laborinstrumenten und Prüfvorrichtungen, die rauscharme Signale und eine lange Betriebsdauer erfordern.

Warum optische Schalter für die Elektronik bei Online Components kaufen?

Der Kauf optischer Schalter bei Online Components bietet Ihnen autorisierte Produkte aus US-Lagerbeständen mit schneller Lieferung. So bleiben Produktionslinien in Betrieb und Prototypen im Zeitplan. Übersichtliche Filter und Dokumentation erleichtern die Eingrenzung der Auswahl auf Bauteile, die Ihren elektrischen und mechanischen Anforderungen entsprechen.

Optische Schalter für die Elektronik: Was Sie wissen müssen

Was ist ein optischer Schalter für die Elektronik?

Ein optischer Schalter für die Elektronik ist ein optoelektronischer Sensor, der ein elektrisches Signal ändert, wenn ein Ziel einen eingebauten Lichtstrahl blockiert oder reflektiert.

Wie funktioniert ein transmissiver Fotounterbrecher?

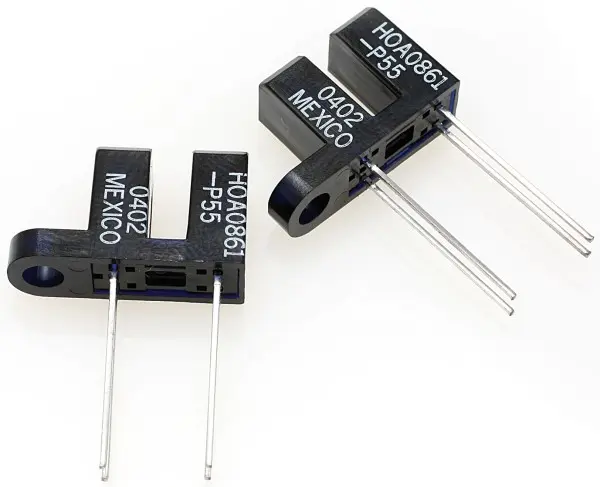

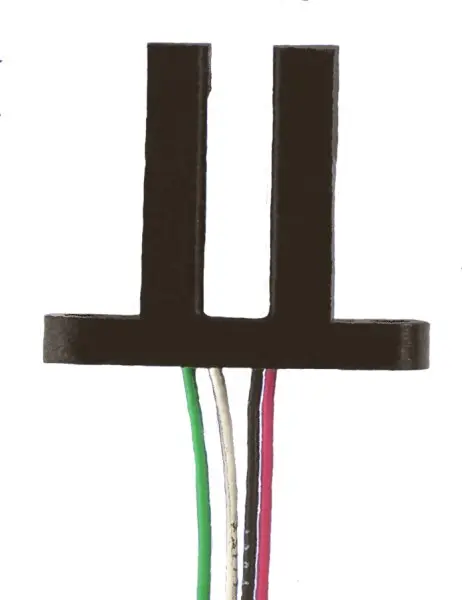

Bei einem transmissiven Fotounterbrecher stehen sich Sender und Empfänger über einen Schlitz hinweg gegenüber. Eine bewegliche Fahne oder Codierscheibe unterbricht den Strahl und ändert dadurch den Ausgang.

Welche Vorteile bieten optische Schalter gegenüber mechanischen Schaltern?

Optische Schalter bieten berührungslosen Betrieb, schnelle Reaktion und minimalen Verschleiß, was die Lebensdauer erhöht und in anspruchsvollen Anwendungen für saubere Signale sorgt.

Wie werden optische Schalter an die Steuerelektronik angeschlossen?

Die meisten optischen Schalter verwenden Fototransistoren oder Negativ-Positiv-Negativ-(NPN)-Open-Collector-Ausgänge, die über einfache Pull-up-Widerstände mit digitalen Eingängen verbunden werden.

Was sollten Sie vor der endgültigen Auswahl eines optischen Schalters prüfen?

Sie sollten elektrische Kennwerte, Erfassungsabstand oder Schlitzbreite, Ausrichtung und Umgebungsgrenzwerte bestätigen und die Leistung dann in der endgültigen Baugruppe testen, bevor Sie das Design freigeben.
