ITT CANNON

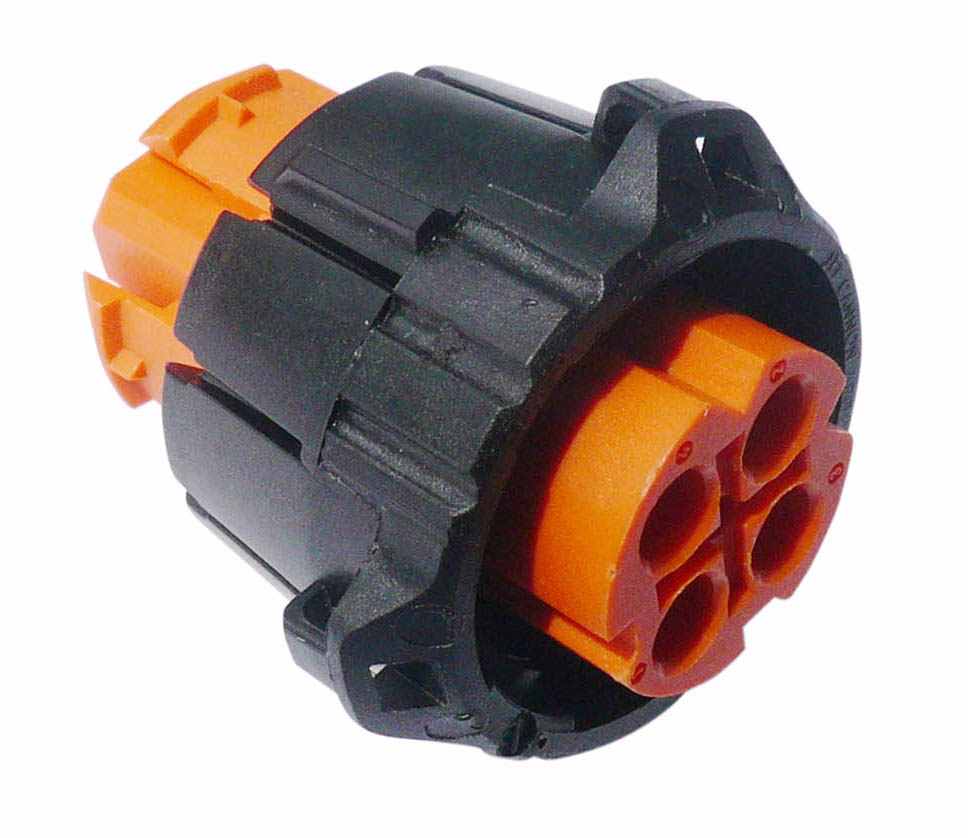

APD-59BS-HV
Plug, 4-way High Voltage
Ver hoja de datos Preguntar a la hoja de datos Accesorios Notificarme
| Atributo del producto | Valor del atributo Seleccionar atributo |
|---|---|
| Proveedor: | ITT CANNON |
| Nº de pieza: | APD-59BS-HV |
| Alias/también conocido como: | 121583-0213 |
| Unidad de medida: | Por unidad |
| RoHS: | Sí |
| HTS: | 8538906000 |
| COO: | PL |
| ECCN: | EAR99 |
Embalaje estándar del proveedor:
|
100 |
| Carga Estática, Conector Libre: | 350 N (ISO 15170-2, Sec. 4.6) |
| Clasificación de Durabilidad: | 50 Mating Cycles |
| Resistencia del Aislador: | 10 MΩ min. |
| Clase Climática Industrial: | SO2, 0,67 % |
| Material de la Carcasa: | PBT GF |
| Resistencia de Contacto: | 5 mΩ max |
| Carga Estática, Conector Acoplado: | 250 N axial, 150 N lat. (ISO 15170-2, Sec. 4.5) |
| Rango de temperatura: | -40 °C up to 140 °C (ISO 15170-2, Sec. 6.4), 30g |
| Tipo de conector: | Plug |
| Corriente de Operación: | see derating curve (catalog) |
| Rigidez Dieléctrica: | 3500 VAC, 60 seconds |
| Rango de Humedad: | up to 95 % |
| Voltaje de Operación: | 500 VDC |
| Sellado: | IP 67 (DIN EN 60529) |
| Torque de Acoplamiento: | 1,2 Nm max |
| Material de Sellado: | HNBR (alternative FKM) |
| Serie: | APD High Voltage 4-way |
| Compatibilidad con Fluidos: | Brakefluid, ATF, fuel, .. (ISO 15170-2, Sec. 6.6) |
| Niebla Salina: | 96 h, 35 °C (ISO 15170-2, Sec. 6.2) |
| Material de la tuerca de acoplamiento: | PA 66 GF |
| Resistencia a la vibración: | Sine, 300 m/s², 3 x 100h, RT and 120°C (ISO 15170-2) |
| Género: | Socket |
| Codificación (Codificación Mecánica y Codificación por Color): | Code 5 - orange (RAL 2003) |
-
